氧化物陶瓷材料粒子噴涂陶瓷層
2019-6-26 15:21:20點(diǎn)擊：
氧化物陶瓷材料噴涂時(shí)，粒子的溫度越高,熔化程度越完全，沉積效率越高。圖1與圖2為Metco9M噴槍，采用徑向與后傾送粉調(diào)整粉末送人等離子射流中的位置,分別在不同電弧功率與凈輸人功率測(cè)得的沉積效率。從這些結(jié)果難以看出功率與沉積效率的直接關(guān)系。圖3為采用DP-2000測(cè)速裝置測(cè)試的不同等離子噴涂條件下的YSZ粒子的表面溫度后，獲得的表面溫度與沉積效率之間的關(guān)系。可以看出隨粒子表面溫度的升高，沉積效率直線增加，當(dāng)粒子表面平均溫度超過其熔點(diǎn)后，沉積效率增加不再顯著。這些結(jié)果表明提高沉積效率的關(guān)鍵在于使粒子達(dá)到完全熔化狀態(tài)。

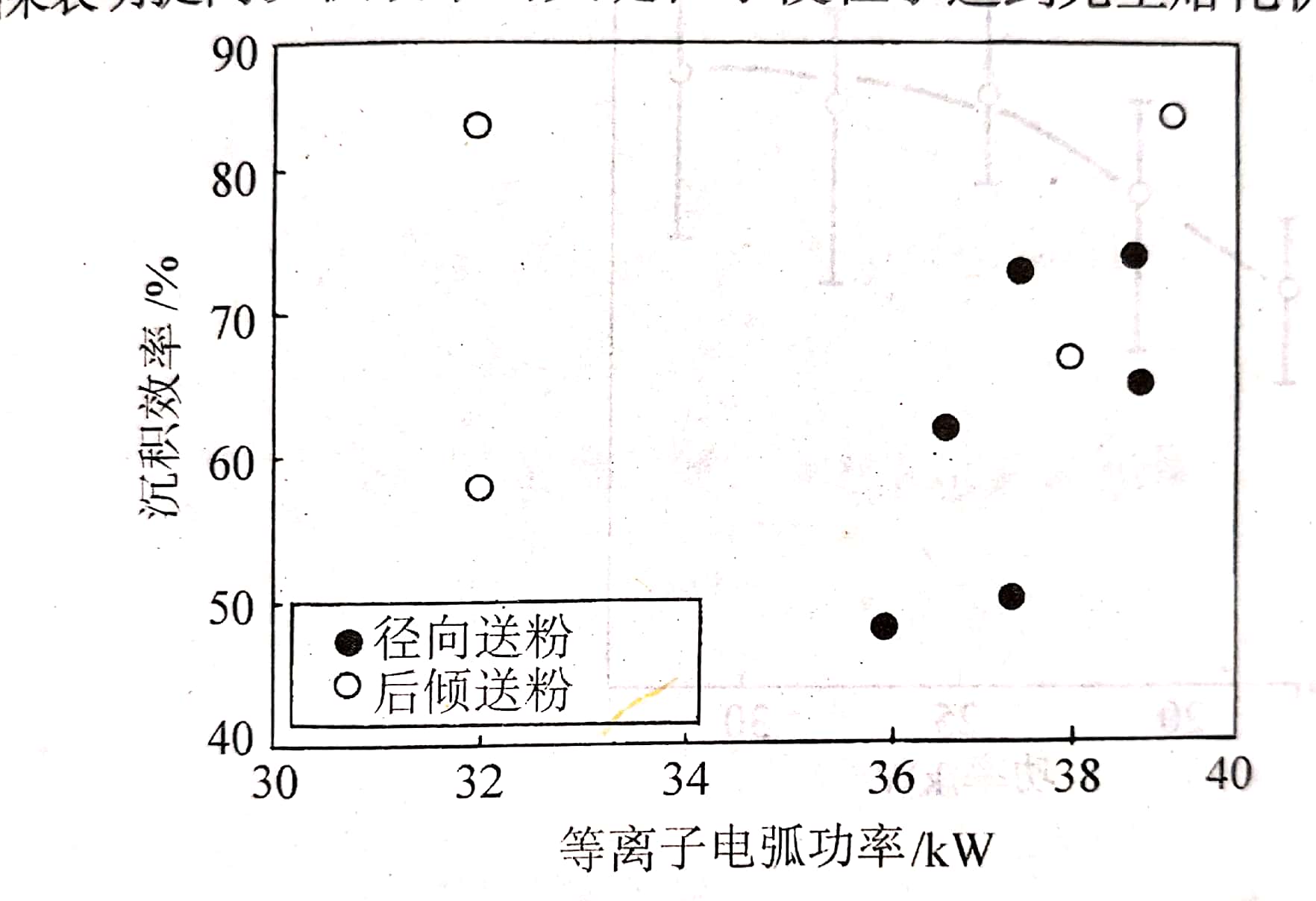

圖（1）氧化鋯涂層沉積效率隨等離子電弧功率的變化

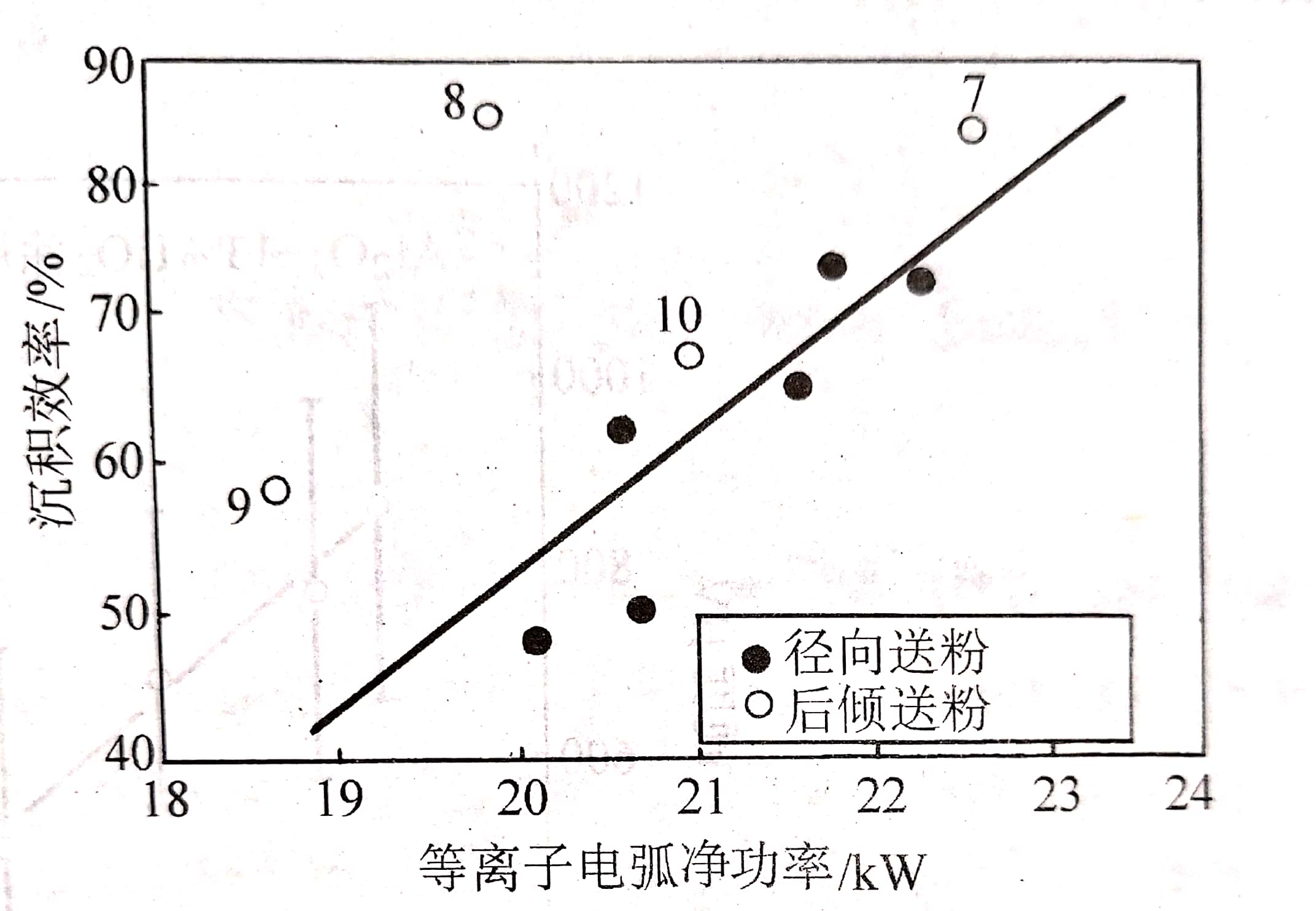

圖（2）氧化鋯涂層沉積效率隨著等離子電弧凈功率的變化
采用對(duì)等離子噴涂氧化鋁涂層電鍍銅，并定量表征涂層14內(nèi)扁平粒子間的平均結(jié)合率表明(如圖4),當(dāng)電弧功率較小時(shí)，隨電弧功率的增加;粒子間的平均結(jié)合率增加，而當(dāng)功率超過一定值后， 結(jié)合率基本不變。研究表明粒子間的結(jié)合主要取決于溫度，由于熔化潛熱使得等離子電弧功率的增加主要是使達(dá)到完全熔化狀態(tài)的陶瓷粒子的數(shù)量增加，而粒子的溫度則難以大幅度提高。因此，陶瓷噴涂層內(nèi)粒子間的結(jié)合率只達(dá)到表觀面積的三分之一左右。

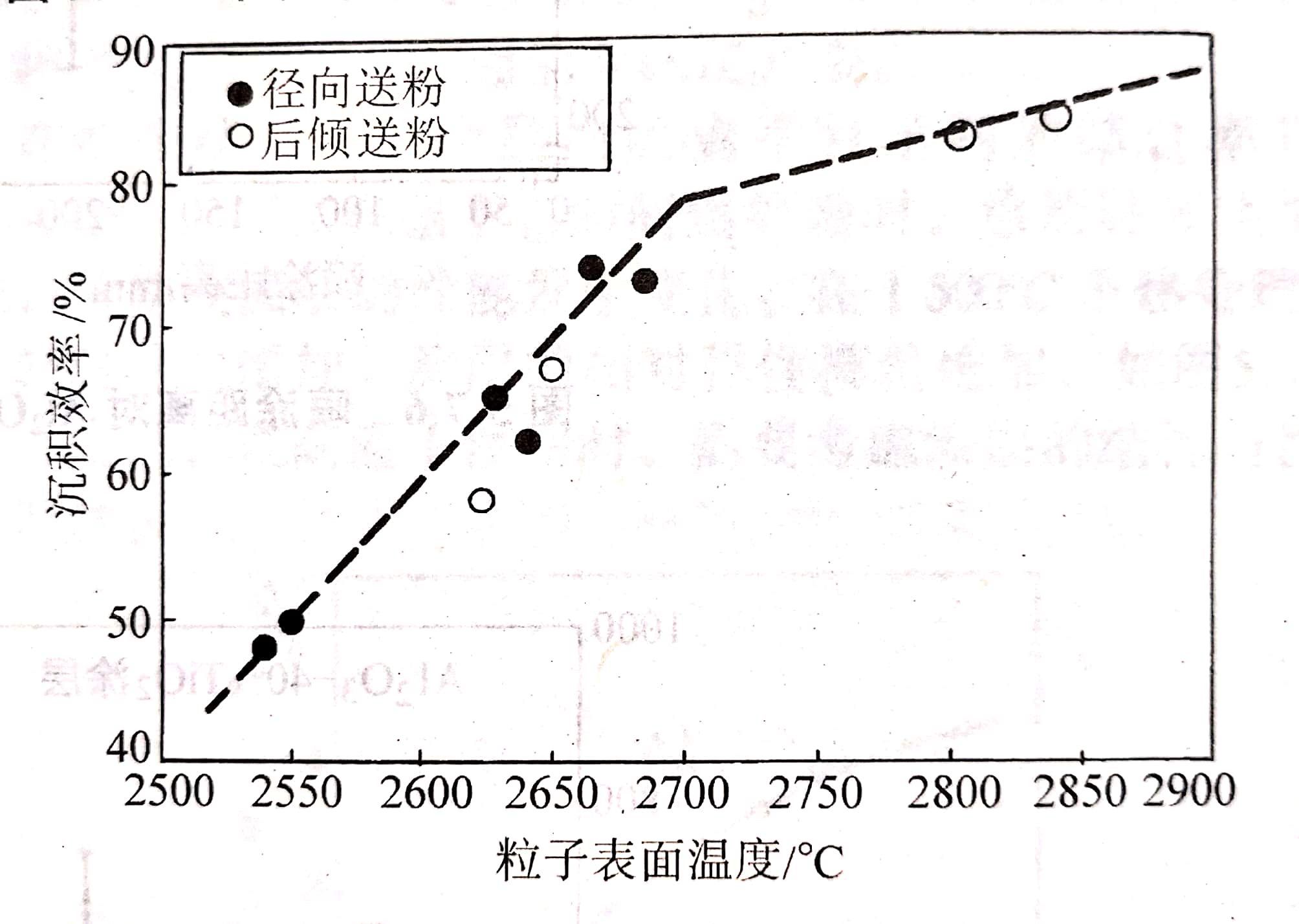

圖（3）氧化鋯涂層沉積效率隨粒子表面溫度的變化

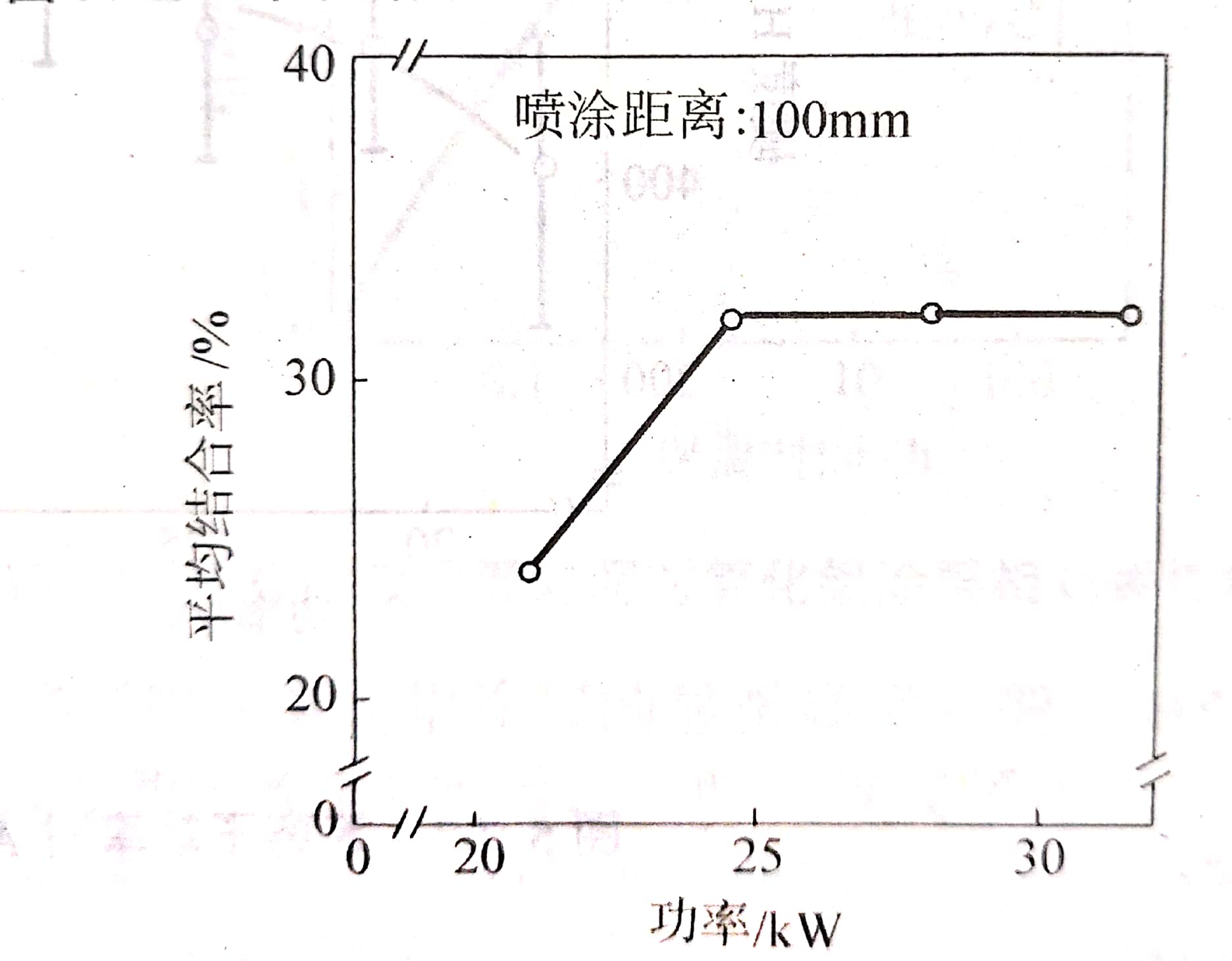

圖（4）等離子功率對(duì)氧化鋁涂層粒子間結(jié)合率的影響
- 上一篇：熱噴涂氧化鋁陶瓷涂層 2019/6/27
- 下一篇：熱噴涂陶瓷涂層的基本過程 2019/6/22
