看到有很多人都在網上求電動葫蘆的各種電路圖，說真的，不是專業的人，怎敢隨便回答。凌鷹作為電動葫蘆的生產廠家，有回答的資質。下面北京凌鷹根據多年的行業經驗，總結了電動葫蘆種用到的所有電路圖。

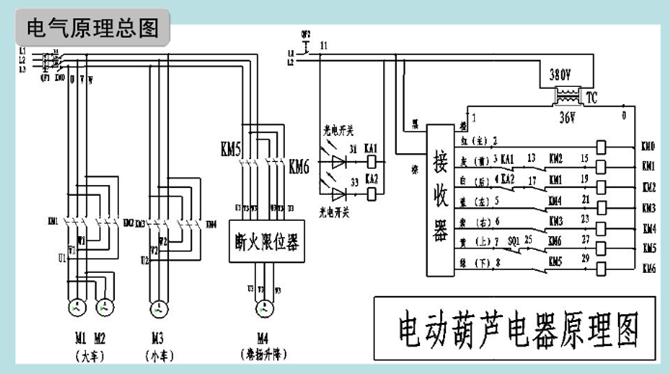

電動葫蘆電氣裝置主要又電氣控制箱、按鈕開關、限位器及連接導線組成。下面是電動葫蘆的電器原理圖：

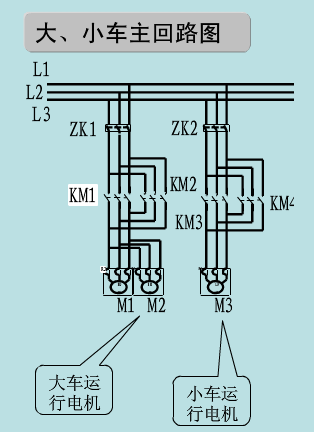

大小車運行電機：其均靠接觸器進行控制正反向，接觸器均有互鎖，其中大車運行電機各帶前后兩個行走輪，一般為單電機驅動，也有前后雙電機配置。下面是大小車主回路圖。

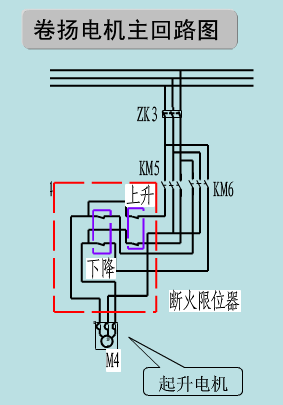

卷?yè)P(yáng)電機和大小車電機一樣，也是由兩個接觸器控制正反向，正反向也具有互鎖，不同的是在其回路中串入了斷火限位器來作為上升下降的限位。下面是卷?yè)P(yáng)電機主回路圖：

斷火限位器作為電動葫蘆后一道電氣防線，平常不要使其頻繁動作，在其下級要再裝一個限位開關，二者距離要適當。下面是斷火限位器接線圖：

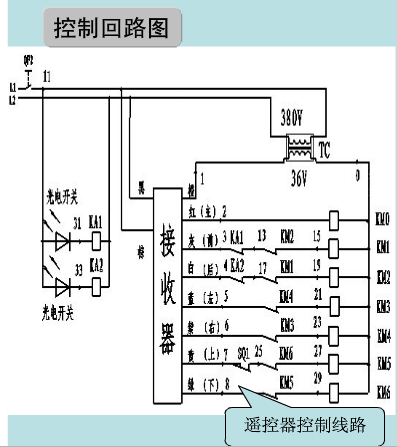

控制開關控制盒的操作電壓一般為380V或36V，根據按鈕開關上所示方向符號，正確按壓按鈕，通過控制箱內繼電器吸合與斷開，可以控制葫蘆的動作。下面是電動葫蘆控制回路圖：

以上為電動葫蘆用到的電路圖，更多起重葫蘆專業知識，盡情關注北京凌鷹。
